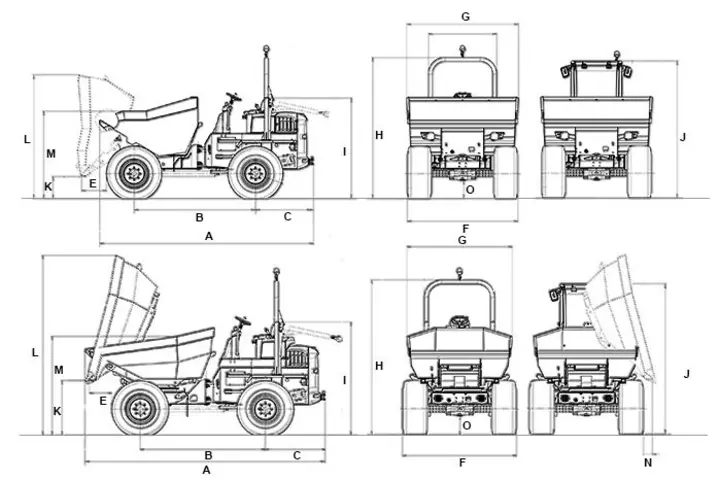

Frontkippmulde | Drehkippmulde | Kurze Drehkippmulde | ||
A | Gesamtlänge | 4.554 mm | 4.806 mm | 4.744 mm |
B | Radstand | 2.485 mm | 2.485 mm | 2.485 mm |
C | Hecküberhang | 1.263 mm | 1.263 mm | 1.263 mm |
E | Ausschüttweite | 565 mm | 456 mm | 446 mm |
F | Breite Fahrzeug | 2.230 mm | 2.230 mm | 2.230 mm |
G | Breite Mulde | 2.328 mm | 2.217 mm | 2.218 mm |
H | Höhe ROPS | 3.240 mm | 3.258 mm | 3.258 mm |
I | Höhe ROPS gekippt | 2.591 mm | 2.591 mm | 2.591 mm |
J | Höhe mit Kabine | 2.999 mm | 2.999 mm | 2.999 mm |
K | Ausschütthöhe max. | 384 mm | 1.100 mm | 1.153 mm |
L | Muldenhöhe gekippt | 2.417 mm | 3.639 mm | 3.639 mm |
M | Muldenhöhe | 1.828 mm | 1.837 mm | 1.830 mm |
O | Bodenfreiheit | 378 mm | 378 mm | 378 mm |
